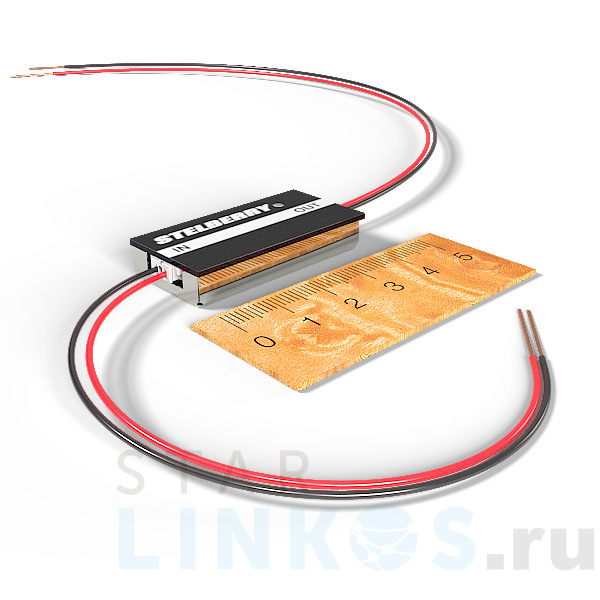

Фильтр питания Stelberry MX-100

Простой фильтр питания Stelberry MX-100, построенный на пассивных элементах. Хорошее решение для исправления ситуации с питанием активных микрофонов, в тех случаях, когда монтаж уже произведен, а аудиосигнал с микрофонов приходит с помехами наведенными по цепям питания. Фильтр Stelberry MX-100 легко подключается в разрыв цепи питания активного микрофона, выступая в роли подавителя помех от импульсных источников питания. Фильтр питания Stelberry MX-100 применяется для фильтрации цепей питания простых микрофонов, для исправления питания активного микрофона после неудачной прокладки кабеля рядом с источниками помех, для устранения помех, возникающих при подключении активного микрофона к бюджетному импульсному источнику питания. Stelberry MX-100. Подключение фильтра к микрофону Подключение фильтра к микрофону производится по простой схеме. Фильтр питания MX-100 подключается в разрыв цепи питания. Входной «IN» черный провод фильтра MX-100 подключается к общему «минусовому» проводу источника питания. Выходной «OUT» черный провод фильтра MX-100 подключается к черному «общему» проводу микрофона. Входной «IN» красный провод фильтра подключается к «плюсовому» проводу источника питания. Выходной «OUT» красный провод фильтра подключается к «плюсовому» красному проводу питания активного микрофона. Фильтр питания Stelberry MX-100 обычно располагается на выходе импульсного источника питания. Либо, если аудиосигнал микрофона передается отдельным кабелем, то непосредственно рядом с активным микрофоном. Возможен также вариант расположения двух фильтров - на выходе источника питания, и на входе питания активного микрофона. Микрофоны Stelberry .video-block { position: relative; padding-bottom: 56.25%; padding-top: 30px; height: 0; overflow: hidden; } .video-block iframe { position: absolute; top: 0; left: 0; width: 100%; height: 100%; }
